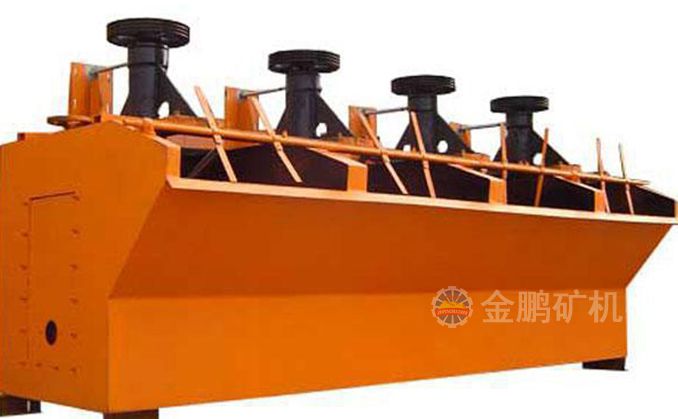

GF型浮選機

該浮選機適用于有色、黑色、貴金屬和非金屬礦物的選別，主要適用于中、小型企業，所處理的物料粒度范圍為0.074mm占45%~98%，礦漿濃度<45%。

全國24小時客服熱線：400-6969-268

產品目錄

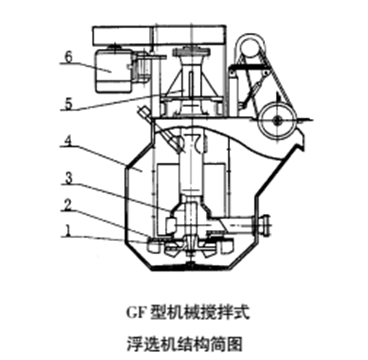

產品結構


1-葉輪、2-蓋板、3-中心筒、4-槽體、5-軸承體、6-電動機

產品工作原理

GF型浮選機當葉輪旋轉時，葉輪上葉片中心區形成負壓，在此負壓作用下，抽吸空氣、給礦及泡沫中礦．空氣和礦漿同時進人上葉片間，與此同時下葉片從槽底抽吸礦漿進入下葉片間。在葉輪葉片中部上下兩股礦漿流合并，繼續向葉輪周邊運動，礦漿一空氣混合物離開葉輪后流經蓋板，并由蓋板的折角葉片穩流和定向后進人槽內主體礦漿中。礦化氣泡上升到表面形成泡沫層，槽內礦漿一部分返回葉輪下葉片進行再循環，另一部分進人下一槽進行再選別或排走。

產品優勢

1）自吸空氣，自吸空氣量可達1.2?/㎡·min;

2）自吸礦漿，能從機外自吸給礦和泡沫中礦，浮選機作業間可平面配置；

3）槽內礦漿循環好，液面平穩，槽內礦漿無旋轉現象，無翻花；

4）分選效率高，提高粗粒和細粒礦物的回收率；

5）功率低，比同規格的同類浮選機節省功耗15%~20%，同時又能吸入足量的空氣和礦漿；

6）易損件壽命長，特別是葉輪、定子的壽命比同類浮選機延長一倍以上。

產品參數

GF型浮選機技術性能

型號規格

容積(m3)

槽體尺寸

電機功率

生產能力(m3/min)

吸氣量(m3/m2.min)

刮板電機功率

重量

長×寬×高(m×m×m)

GF-0.35

0.35

0.7×0.7×0.73

1.5

0.1-0.2

1.2

0.75

470

GF-0.7

0.7

0.9×0.9×0.9

3

0.1-0.4

1.2

1.1

932

GF-1.1

1.1

1.1×1.1×1.0

5

0.2-0.5

1.2

1.1

1370

GF-2

2

1.40×1.40×1.15

7.5

0.3-1.0

1.2

1.5

1750

GF-3

3

1.50×1.85×1.20

11

0.5-1.5

1.2

1.5

2230

GF-4

4

1.60×2.15×1.25

15

0.5-2.0

1.2

1.5

2585

GF-6

6

2.0×2.5×1.3

22

1.0-3.0

1.2

1.5

3300

GF-8

8

2.2×2.9×1.4

30

1.0-4.0

1.2

1.5

4130

GF-10

10

2.2×2.9×1.7

30

2.0-6.0

1.2

1.5

4500

GF-16

16

2.85×3.80×1.70

45

3.0-8.0

1.2

2.2

8320

GF-20

20

2.85×3.80×2.00

45

4.0-10.0

1.2

2.2

8670

GF-24

24

3.15×4.15×2.00

55

5.0-12.0

1.2

2.2

8970

GF-28

28

3.15×4.15×2.30

55

5.0-14.0

1.2

2.2

9480

GF-42

42

3.60×4.80×2.65

75

8.0-20.0

1.2

3

19400
