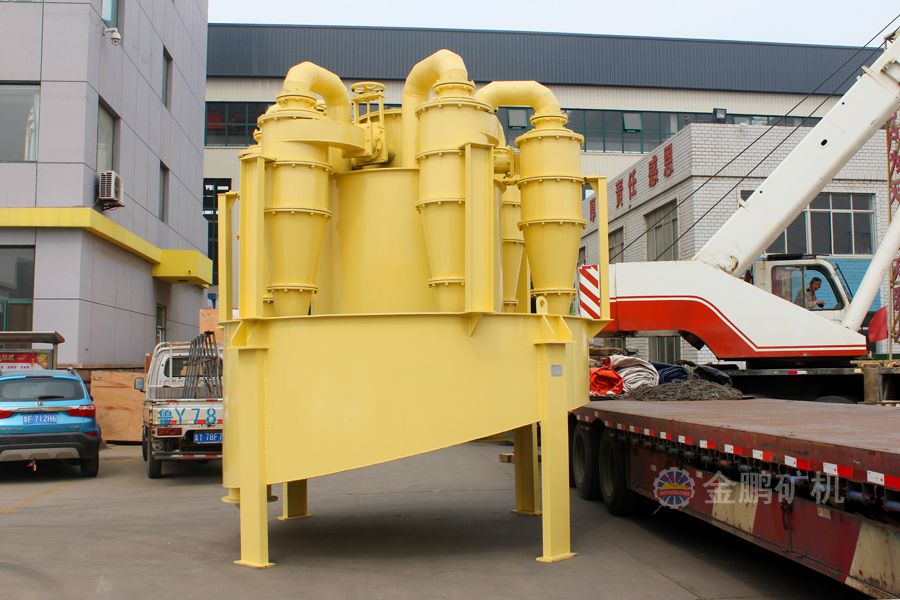

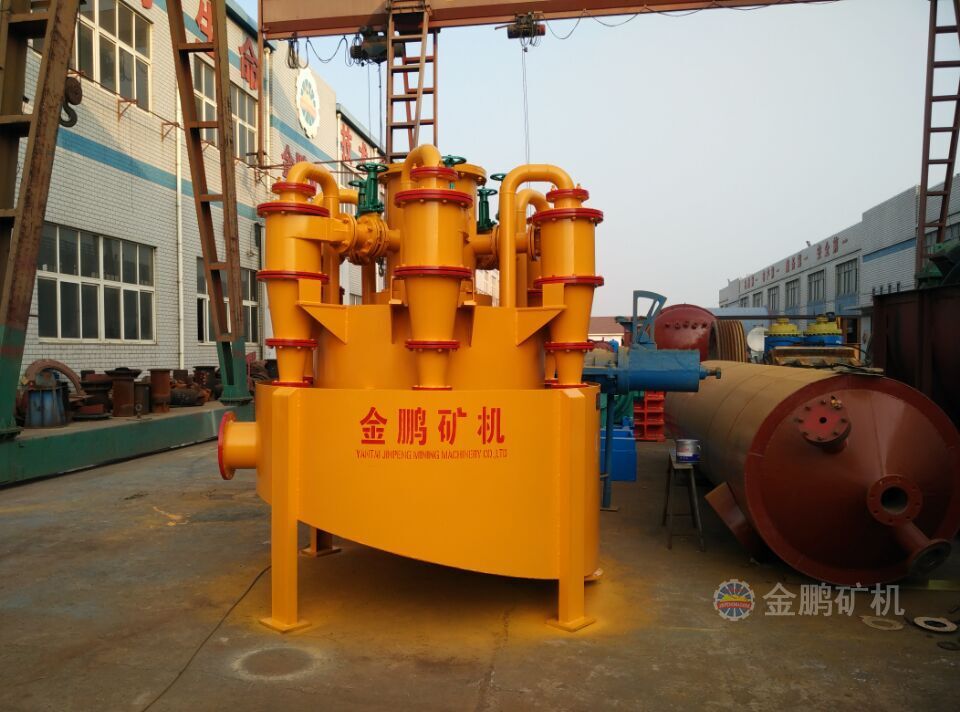

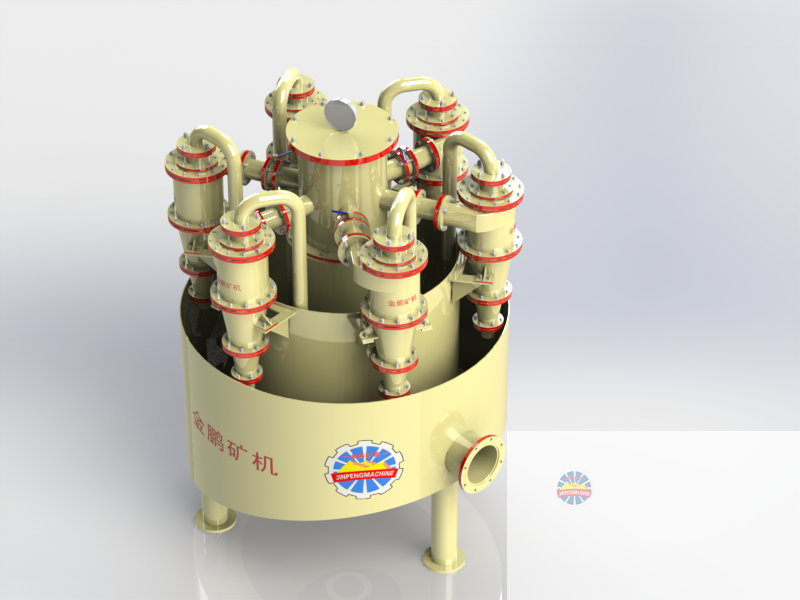

旋流器

旋流器組能夠滿足大型礦山的礦量需求，我公司可為用戶定制旋流器組，根據不同的給礦粒度、底流濃度和生產量等對旋流器進行選型并確定旋流器數量，其分級效率比螺旋分級機高20-30%，可達到70-85%。

全國24小時客服熱線：400-6969-268

產品目錄

產品工作原理

旋流器是一種利用流體壓力產生旋轉運動的裝置。當料漿以一定的速度進入旋流器，遇到旋流器器壁后被迫作回轉運動。由于所受的離心力不同，料漿中的固體粗顆粒所受的離心力大，能夠克服水力阻力向器壁運動，并在自身重力的共同作用下，沿器壁螺旋向下運動，細而小的顆粒及大部分水則因所受的離心力小，未及靠近器壁即隨料漿做回轉運動。在后續給料的推動下，料漿繼續向下和回轉運動，于是粗顆粒繼續向周邊濃集，而細小顆粒則停留在中心區域，顆粒粒徑由中心向器壁越來越大，形成分層排列。隨著料漿從旋流器的柱體部分流向錐體部分，流動斷面越來越小，在外層料漿收縮壓迫之下，含有大量細小顆粒的內層料漿不得不改表方向，轉而向上運動，形成內旋流，自溢流管排出，成為溢流，而粗大顆粒則繼續沿器壁螺旋向下運動，形成外旋流，最終由底流口排出，成為沉砂。

旋流器組與其他設備組合成分級設備組，可提高磨機的處理能力15%以上，組合設備之一的多功能篩可將溢流中的粗顆粒自動返回磨機。


產品優勢

內部均襯有耐磨橡膠，包括箱體、管路和關鍵部位等都作了包膠處理，旋流器壽命可達2年以上。 旋流器組運行平穩，分級效率高。


產品特色

旋流器組可配備分級自動控制系統，分別針對黑色、有色金屬和化工礦物、非金屬礦物、建材礦物等特性設置參數，對泵池的液位以及渣漿泵的流量、出口壓力、礦漿濃度、電機轉速等進行檢測和自動調節，保證旋流器入口指標穩定。根據旋流器溢流濃度、流量的測定反饋數據調整參數，使指標始終處于所需的最佳范圍。

產品參數

型號

直徑mm

高度mm

給料口壓力Mpa

分離粒度μm

重量kg

JAX-75

75

472.5

0.1-0.5

20-60

4

JAX-100

100

499

0.05-0.4

20-60

8

JAX-125

125

590

0.05-0.4

25-65

10

JAX-150

150

786

0.05-0.4

30-75

22

JAX-200

200

1114

0.05-0.4

40-100

36

JAX-250

250

1380

0.05-0.4

40-100

63

JAX-300

300

1490

0.03-0.4

50-150

88

JAX-350

350

1674

0.03-0.4

50-150

135

JAX-500

500

2280

0.03-0.4

74-200

416

JAX-660

660

2720

0.03-0.4

74-200

950
