XJB棒型浮選機

棒型浮選機的主要特點是用斜棒輪、凸臺和弧型穩流板構成充氣攪拌器組。由于這種攪拌器能防止槽底沉沙，死角很小，故浮選槽的容積能得到充分利用，顯著地提高了容積利用率。

全國24小時客服熱線：13606388717

產品目錄

產品結構

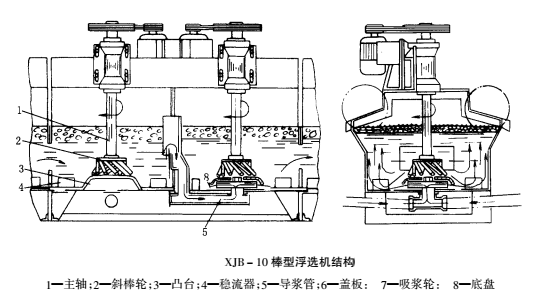

XJB棒型浮選機的攪拌充氣器由12根傾斜圓棒組成，故稱為棒型浮選機。該機結構展示圖如5-2-31.


XJB棒型浮選機有直流槽和吸入槽兩種。在直流槽內裝有中空軸（主軸）、棒型輪、凸臺和弧形穩流板等主要部件。直流槽不能從底部吸入礦漿。只起浮選作用，又稱浮選槽。吸入槽是在棒型輪的下部裝有一個吸漿輪，能像離心泵一樣從底部吸入礦漿。在粗選、精選和掃選等各作業的進漿點，都要裝吸入槽。


產品工作原理

在浮選機中，經加入藥劑處理后的礦漿，通過攪拌充氣，使其中某些礦粒選擇性地固著于氣泡之上;浮至礦漿表面被刮出形成泡沫產品,其余部分則保留在礦漿中，以達到分離礦物的目的。

產品優勢

棒型浮選機的主要特點是用斜棒輪、凸臺和弧型穩流板構成充氣攪拌器組。由于這種攪拌器能防止槽底沉沙，死角很小，故浮選槽的容積能得到充分利用，顯著地提高了容積利用率。由于充氣礦漿呈W形運動軌跡，所以棒輪在槽中的安裝深度可以減小，這樣既可在長時間停車后易于啟動，也有利于提高充氣量，減少電耗，提高浮選機的技術性能。

另外，該浮選機還具有結構簡單、操作維護方便、以及氣泡分散度高、漿氣接觸機會多、混合均勻、浮選速度快等優點。

產品參數

XJB型浮選機技術性能

型 號

槽類型

有效容積

處理能力

葉輪直徑

葉輪轉數

攪拌用電機

刮板用電機

4槽重量

(m3)

(m3/min)

(mm)

(r.p.m)

功率

功率

(kg)

XJB-1

吸入槽

1

1.5-1.7

400

440

5.5

1.5

5344

XJB-1

直流槽

410

410

4

0.8

XJB-1D

吸入槽

400

440

5.5

1.5

5479

XJB-1D

直流槽

410

410

4

0.8

XJB-2

吸入槽

2

1.5-4

450

360

15

1.1

9071

XJB-2

直流槽

540

11

XJB-2D

吸入槽

450

15

9320

XJB-2D

直流槽

540

11

XJB-4

吸入槽

4

2.0-4

700

280

18.5

16325

XJB-4

直流槽

510
