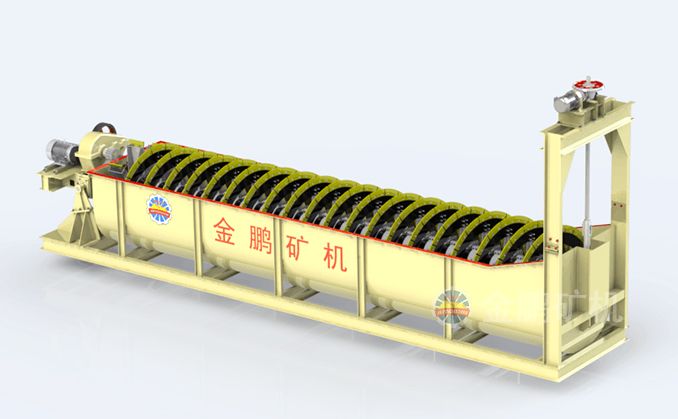

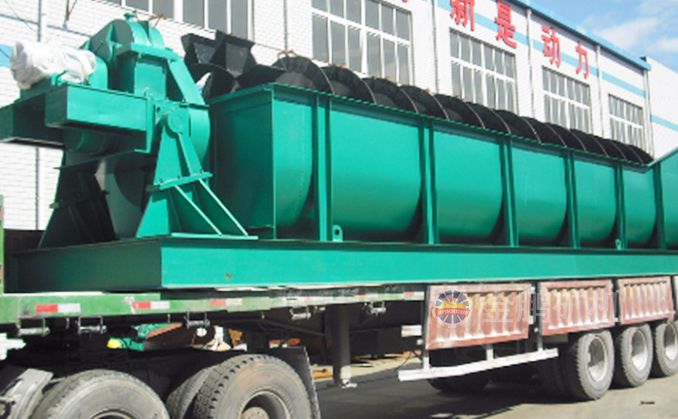

高堰式螺旋分級機

高堰式螺旋分級機除主要作為磨礦的輔助設備進行預先分級和檢查分級外，有時也用于對含黏土礦石進行洗礦以及對礦漿進行脫泥、脫水。

適用范圍 : 磨礦的輔助設備進行預先分級和檢查分級，也用于對含黏土礦石進行洗礦以及對礦漿進行脫泥、脫水。

全國24小時客服熱線：400-6969-268

產品目錄

產品結構
產品工作原理
產品優勢
產品參數

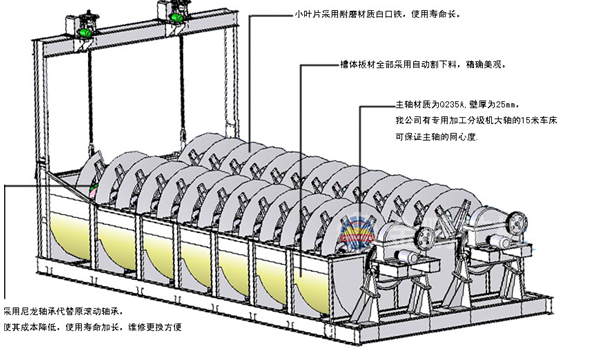

產品結構

產品工作原理

高堰式螺旋分級機采用將磨細后的礦漿從位于沉降區中部的進料口給入水槽，傾斜安裝的水槽下面是礦漿分級沉降區，螺旋低速轉動，對礦漿起攪拌作用，使細顆粒懸浮到上面，流到溢流堰處溢出。粗顆粒沉到槽底，由螺旋輸送到排料口作為返砂排出。溢流堰的位置高于螺旋軸下端的軸承中心，低于溢流端螺旋上緣。

返砂端增加了返砂自動提升裝置，藉此可取消球磨機大勺頭的配置，球磨機運行更平穩。

產品優勢

1.設備電機、減速機、軸承采用優質的名牌產品（威海華力/淄博通用/哈軸）。

2.大型分級機大管軸采用厚錳鋼板一次卷制，沒有環向焊縫，極大提高了管軸的強度。

3.我公司有專用加工分級機大軸的15米臥式車床，可保證大軸一次裝夾車成，保證大軸的同軸度。

4.大軸溢流端采用尼龍軸承，不但成本降低，使用壽命加長，而且維修更換方便。

5.葉片采用自動割下料，整齊美觀。

6.單螺旋高堰式分級機返砂端增加了一個返砂自動提升裝置，返砂自動流進球磨機進料口，球磨機給料器取消大勺頭的配置，因而減緩了對大、小齒輪的不均衡沖擊，并且每噸礦石一般可節電1-1.5度、避免了大勺頭的頻繁檢修。

產品參數

類型	型號	規格	螺旋直徑 mm	螺旋轉數 r/min	水槽			生產能力t/24h		傳動電動機	提升電動機
類型	型號	規格	螺旋直徑 mm	螺旋轉數 r/min	長mm	寬mm	傾角(°）	溢流量	返砂量	功率kw	功率kw
高堰式單螺旋分級機	FG-5	Φ500	500	9.2	3900	560	10.5°-14°	21-75	145-260	3
	FG-7	Φ750	750	7.8	5367	830	10.5°-14°	65-154	255-564	3
	FG-10	Φ1000	1000	7	6500	1110	10.5°-14°	85	473-1026	5.5
	FG-12	Φ1200	1200	5,6,7	6500	1372	10.5°-14°	150	1145-1600	5.5	2.2
	FG-15	Φ1500	1500	2.5,4,6	8265	1664	14°-18.5°	235	1140-2740	7.5	2.2
	FG-20	Φ2000	2000	5.4	8400	2396	14.5°-18.5°	400	5940	15	2.2
	FG-24	Φ2400	2400	3.6,5.4,6.3	9160	2600	14°-18.5°	580	6800	11/15	2.2
	FG-30	Φ3000	3000	3.17	12500	3200	14°-18.5°	890	11650	22	4
高堰式雙螺旋分級機	2FG-12	Φ1200	1200	5,6,7	6500	2620	14°-10.5°	300	2290-3200	5.5X2	2.2X2
	2FG-15	Φ1500	1500	2.5,4,6	8265	3200	14°-18.5°	460	2240-5360	7.5X2	2.2X2
	2FG-20	Φ2000	2000	5.4	8400	4296	14.5°-18.5°	800	11880	15X2	2.2X2
	2FG-24	Φ2400	2400	3.6,5.4,6.3	9160	5040	14°-18.5°	1160	13600	11X2/15X2	2.2X2
	2FG-30	Φ3000	3000	3.17	12500	6300	14°-18.5°	1785	23300	22X2	4X2
