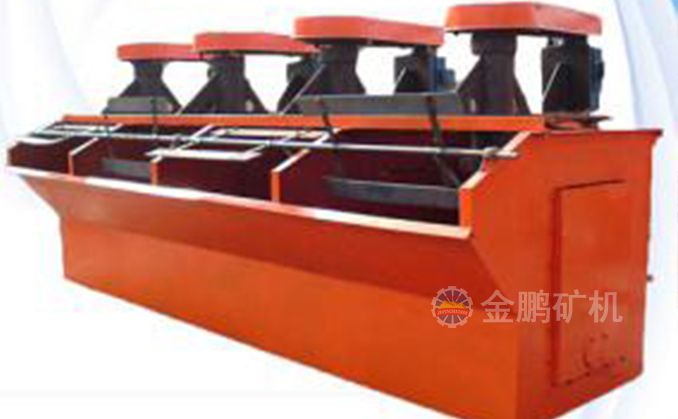

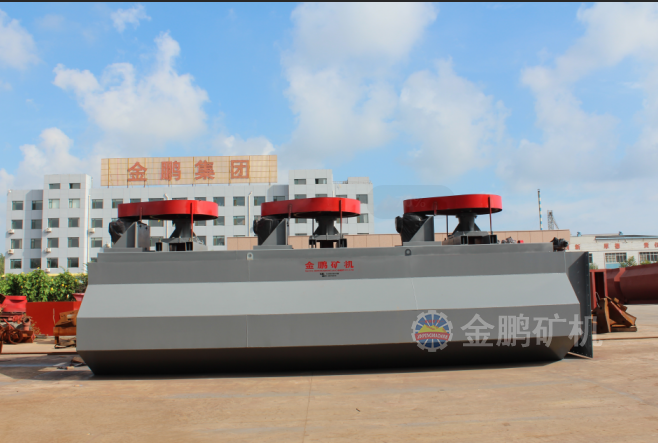

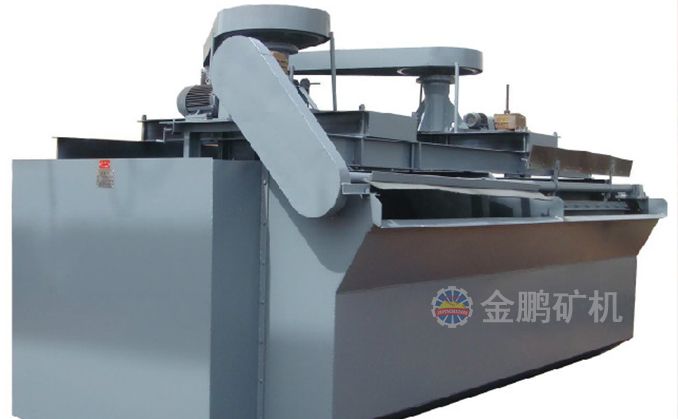

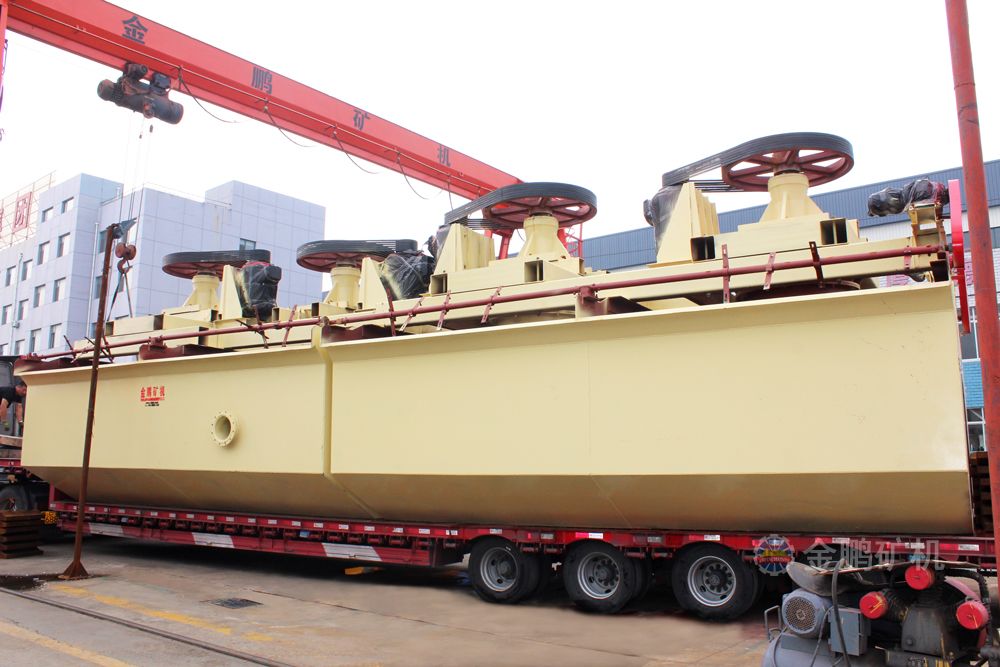

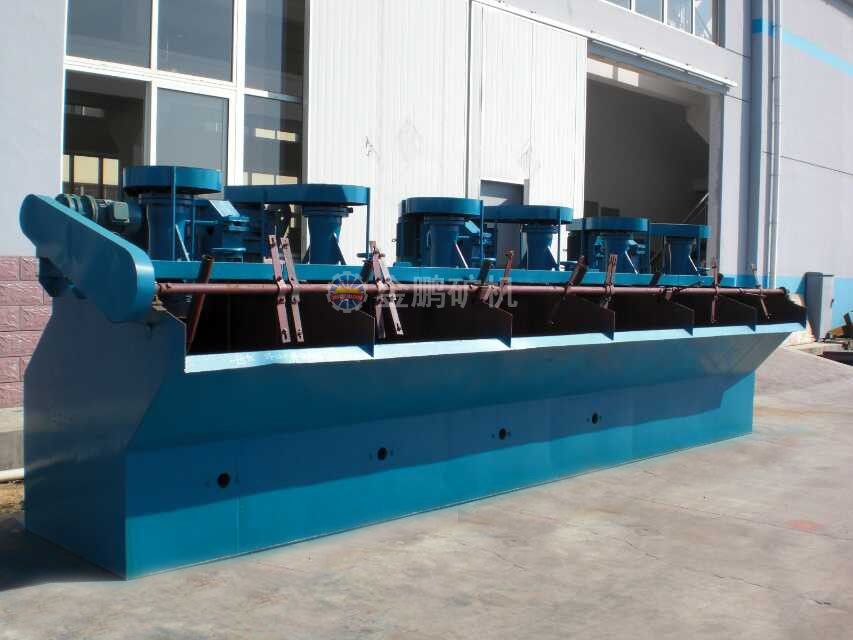

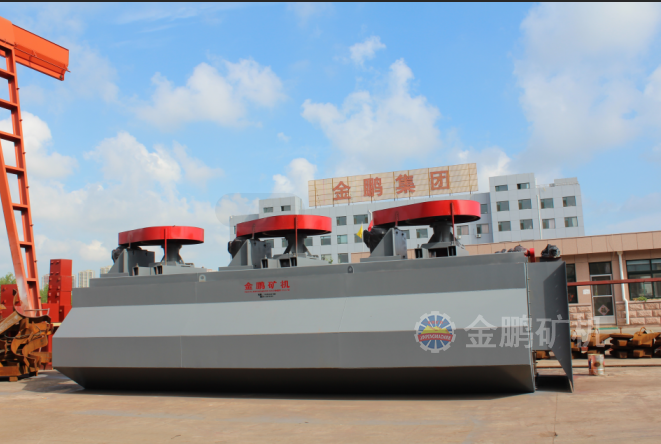

SF型自吸空氣機械攪拌浮選機

該浮選機的主要特點表現在葉輪上。葉輪帶有后傾式雙面葉片，可實現槽內礦漿雙循環。葉輪旋轉時，上下葉輪腔內的礦漿在上下葉片（即主、輔葉片）的作用下產生離心力而被甩向四周，使上下葉輪腔內形成負壓區。

全國24小時客服熱線：400-6969-268

產品目錄

產品結構

SF型浮選機結構示于圖5-2-21，主要由槽體、裝有葉輪的主軸部件、電動機、刮板及其傳動裝置組成，容積大于10立方米的設有導流管和假底。



產品工作原理

SF型浮選機在工作時，電動機通過三角帶驅動主軸，使其下部的葉輪旋轉。此浮選機的主要特點即表現在葉輪上。葉輪帶有后傾式雙面葉片，可實現槽內礦漿雙循環。

葉輪旋轉時，上下葉輪腔內的礦漿在上下葉片（即主、輔葉片）的作用下產生離心力而被甩向四周，使上下葉輪腔內形成負壓區。同時，蓋板上部的礦漿經蓋板上的循環孔被吸入到上葉輪腔內，形成礦漿上循環。而下葉輪腔內被甩出的礦漿比上葉片甩出的三相混合物比重大，因而離心力增大，運動速度衰減較慢，且對上葉片甩出的三相混合物產生了附加的推動力，使其離心力增大，從而提高了上葉輪腔內的真空度，起到了輔助吸氣作用。下葉片向四周甩出礦漿時，其下部礦漿向中心補充，這樣就形成了礦漿的下循環。而空氣經吸氣管、中心筒被吸入到上葉輪腔，與被吸入的礦漿相混合，形成大量細小氣泡，通過蓋板穩流后，均勻的彌散在槽內，形成礦化氣泡。礦化氣泡上浮至泡沫層，由刮板刮出即為泡沫產品。

產品優勢

SF型浮選機的特點：

1）吸氣量大，能耗??；

2）有自吸空氣、自吸礦漿能力，水平配置、不需要泡沫泵；

3）葉輪圓周圍速度低，易磨損件使用壽命長，葉輪與蓋板之間的間隙較大，葉輪與蓋板因磨損而增大間隙對吸氣量影響較??；

4）槽內礦漿按固定的流動方式進行上、下雙循環，有利于粗粒礦物的懸浮。

BF型浮選機是SF型浮選機的改進型，其主要特點是：

1）葉輪由閉式雙截錐體組成，可產生強的礦漿下循環；

2）吸氣量大，功耗低；

3）每槽兼有吸氣、吸漿、和浮選三重功能，自成浮選回路，不需任何輔助設備，水平配置，便于流程的變更；

4）礦漿循環合理，能最大限度地減少粗砂沉淀；

5）設有礦漿液面自控和電控裝置，調節方便。

產品參數

SF型自吸空氣機械攪拌浮選機技術性能
型號有效容積m3處理能力
    m3/min		葉輪直徑
    mm		葉輪轉數
    r/min		電動機功率kw
2槽重量kg
攪拌用刮板用
SF-0.370.370.2-0.4300352-4421.50.55940
SF-0.70.70.3-1.035033631.11940
SF-1.21.20.6-1.24503125.51.12800
SF-2.82.81.5-3.5550280111.54240
SF-442--4650235151.55200
SF-663--6760191302.26000
SF-884--8760191301.58584
SF-16165.0-16850169-193451.514830
SF-20205.0-2073018630X21.519646
BF型浮選機技術性能
型號有效容積
    (m3)		長×寬×高
    (mm)		葉輪直徑
    (mm)		葉輪圓周速度
    (m/s)		空氣吸入量
    (m3/m2.min)		電動機處理能力
    (m3/min)		單槽重量
    (kg)
型號功率
BF-0.150.15550×550×60020060.9-1.05Y112M-62.20.06-0.16270
BF-0.250.25650×600×700250Y100L-61.50.12-0.28370
BF-0.370.37740×740×7502867.2Y90L-40.2-0.4470
BF-0.650.65850×950×9003007.350.9-1.10Y132S-630.3-0.7932
BF-1.21.21050×1150×11004507.02Y132M2-6 Y132M1-65.5/40.6-1.21370
BF-2.021400×1450×11205007.5Y160M-67.51.0-2.01750
BF-2.82.81650×1650×11505508.06Y180L-8111.4-3.02130
BF-4.041900×2000×12006508Y200L-8152.4-4.02585
BF-6.062200×2350×13007007.5Y225S-818.53.0-6.03300
BF-8.082250×2850×1400760Y225M-8224.0-8.04130
BF-10102250×2850×17007.525.0-104500
BF-16162850×3800×17008508.7Y280S-8 Y280M-837/458.0-168320
BF-20202850×3800×200010.0-208670
BF-24243150×4150×2000920Y280M-84512.0-248970
