波狀擋邊帶式輸送機

產品廣泛應用于煤炭、冶金、建材、糧食、化工、電力等部門，在井下采礦工程、露天采礦、大型自卸船等方面都有所應用，用于輸送易散落的粉狀、粒狀、小塊狀、糊狀及液態狀物料。

全國24小時客服熱線：400-6969-268

產品目錄

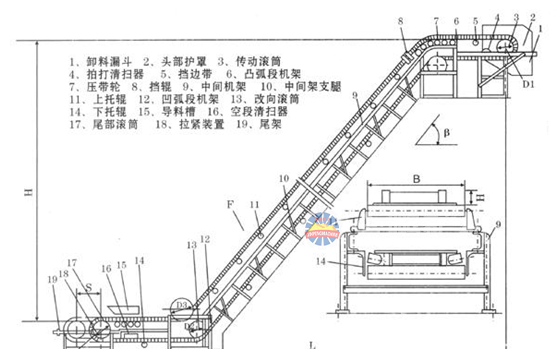

產品結構


產品工作原理

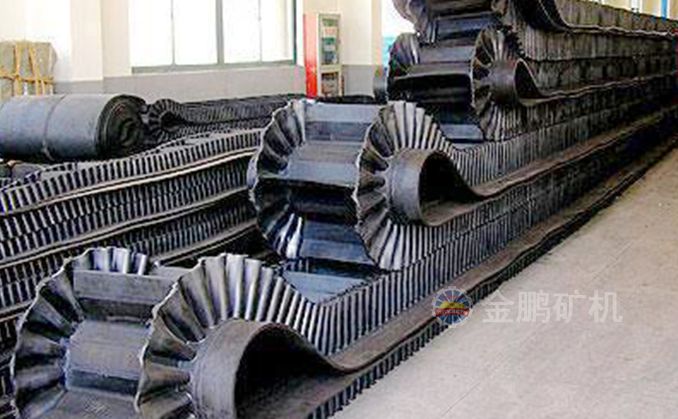

波狀擋邊輸送帶中以大傾角波狀擋邊輸送帶最有名，大傾角波狀擋邊輸送帶又叫裙邊隔板輸送帶，是由基帶、擋邊、橫隔板3部分組成。擋邊起防止物料測滑撒落的作用。為便于繞過滾筒，檔邊設計成波紋狀；橫隔板的作用是承托物料，為了實現大傾角輸送，采用T型TC型。檔邊和橫隔板是用二次硫化的方法與基帶連接的，具有很高的連接強度。

產品優勢

1.提升高度大；

2.大傾角輸送，節省占地面積，降低設備投資和工程造價；

3.垂直布置時，全封閉設置，密封性能好、灰塵少，環保效果好；

4.運行可靠，沒有埋刮板輸送機經常出現的卡鏈、飄鏈、斷鏈現象和斗式提升機經常發生的打滑、掉斗現象; 運行平穩、噪聲??；

5.結構簡單，各主要部件均可與通用帶式輸送機通用，給使用、維修帶來方便。


產品參數

帶速為1m/s時各種參數下的輸送能力

帶寬500650800
擋邊高8012016080120160120160200
(mm)
隔板間距 (mm)126252126252378252378126252126252378252378126252378252378252378504
傾角30°3921—523465455932—785210573—996513694—148113
40°3116—402652344724—60408556—765011072—11487
50°25136032—422737199048—684511360—885813991—
60°20115026—342331167539—55369549—724711374—
70°17—4121—281825—6232—45307740—58389261—
90°10—25——17—15—38——28—47——36—5737—
帶寬10001200
擋邊高160200240160200240300
隔板間距252378252378504252378504252378252378504252378504336504
傾角30°186129—207159—283229223154—250191—342278410350
40°15099—160122—231176180118—193147—280213352276
50°12079195128——18514114495235154——224170290221
60°9864159105—229151—11777191126—278183—237180
70°805213085—187123—9663156103—226149—193147
90°49—8052—11576—59—9663—13991—11890
帶寬14001600
擋邊高200240300400200240300400
隔板間距252378504252378504336504420504252378504252378504336504420504
傾角30°
299229—422342512437780707—355272—501406614525940852
40°281231175—345262440345709614—274208—410311527413855740
229
50°187185—342276210363276634515334220—406328249436331764621
60°115151279225296225549420272179331267355270662507
70°
123
184241183451343222146
218289220543413
90°
75—171113—14811227721013690—203134—178135333253

不同帶寬、擋邊高、傾角的許用最大粒度amax和最大帶速vmax

帶寬5006508001000
擋邊高8012016080120160120160200160200240
傾角30°2221.62222.52.52.52.52.5
100120120100140160140180200180250280
40°2221.622222222.5
100120120100140160140180200180250280
50°1.61.61.61.61.61.61.61.61.61.61.62
8012014080120140120140180140180220
60°1.61.61.61.61.61.61.61.61.61.61.61.6
8012014080120140120140180140180220
70°1.31.31.31.31.31.31.61.61.61.61.61.6
50601005060100120100140100140180
90°1111.31.31.31.31.31.31.31.31.3
506080506080608010080100140
帶寬120014001600
擋邊高160200240300200240300400200240300400
傾角R30°2.53.23.23.23.23.23.23.23.23.23.23.2
160250280310250280350350250280350350
40°2.52.53.23.22.53.23.23.22.53.23.23.2
200250280310250280350350250280350350
50°1.622.52.522.52.52.522.52.52.5
140180220280180220280320180220280320
60°1.61.61.621.61.6221.61.622
140180220280180220280320180220280320
70°1.61.61.621.61.6221.61.622
100140180200140180200250140180200250
90°1.31.31.31.31.31.31.31.31.31.31.31.3
80100140160100140160200100140160200

注：表格上線為vmax（m/s），下線為amax（mm）。
