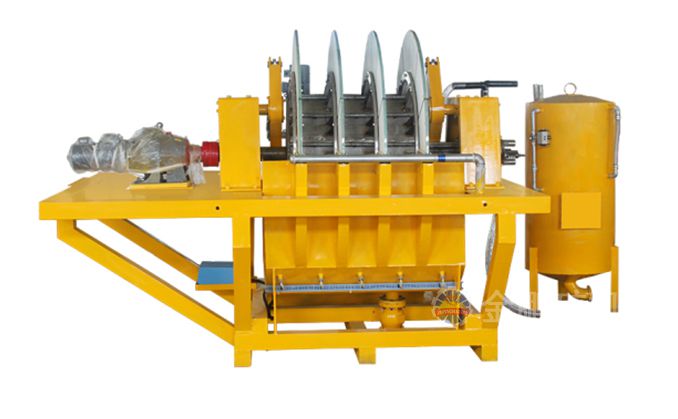

圓盤式真空過濾機

圓盤式真空過濾機是利用真空作為過濾動力，使?jié){體進行固液分離的設備，適合于有色金屬精礦、細粒物料等的脫水作業。

全國24小時客服熱線：400-6969-268

產品目錄

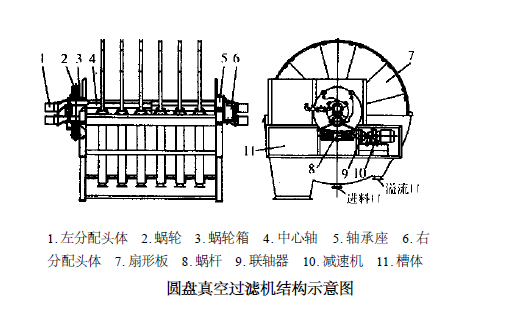

產品結構



產品工作原理

圓盤真空過濾機是一種固液分離設備，過濾圓盤由調速電機通過減速器及開式齒輪傳動來驅動，使之在裝滿礦漿的槽體中以一定的轉速轉動，當過濾圓盤的某一濾扇處在過濾吸附區時，借助于真空泵的作用在過濾介質兩側形成壓力差，使固體物料吸附在過濾介質（濾布）上并形成濾餅，而濾液則經濾液管及分配頭排出。當這一濾扇從礦漿液位中脫離而進入脫水區后，濾餅在真空的抽吸力作用下，水不斷與濾餅分離，進一步從濾液管及分配頭排出，濾餅因此而干燥。進入卸料區后，濾餅用反吹風和刮刀自濾盤上卸下，落入排料槽，由集礦皮帶運輸機運走，整個作業過程連續不斷地進行。


產品優勢

1、具過濾面積大，處理量大。
2、脫水充分。
3、經濟效果顯著。
4、占地面積小、制造容易、吸附能力強等。
5、可以不設置攪拌裝置。6、更換濾布快。
7、濾漿槽若分隔成數格，即可在一臺單機上設置兩個分配頭，同時處理兩種不同的懸浮液。

產品參數

型號

過濾面積 (m2)

濾盤直徑mm

濾盤個數

每濾盤扇數

電機功率

重量 (T)

主軸電機

攪拌電機

GPT10-2

10

2100

2

20

4

5.5

10.4

GPT15-3

15

2100

3

20

4

5.5

11

GPT20-4

20

2100

4

20

4

5.5

11.6

GPT25-5

25

2100

5

20

4

5.5

12.2

GPT30-6

30

2100

6

20

4

5.5

12.8

GPT35-7

35

2100

7

20

4

5.5

13.4

GPT40-8

40

2100

8

20

4

5.5

14

GPT48-4

48

3100

4

20

5.5

7.5

18

GPT60-5

60

3100

5

20

5.5

7.5

21

GPT72-6

72

3100

6

20

7.5

7.5

24

GPT84-7

84

3100

7

20

7.5

7.5

27

GPT96-8

96

3100

8

20

7.5

7.5

30

相關案例


廣西桂林1500t/d鐵礦選廠
