周邊齒條傳動式濃密機

周邊傳動濃縮機主要用于選礦廠精礦和尾礦的脫水處理，同時在輕化工業和選煤廠也可用來進行脫水、脫泥及污水處理等作業。

全國24小時客服熱線：400-6969-268

產品目錄

產品結構

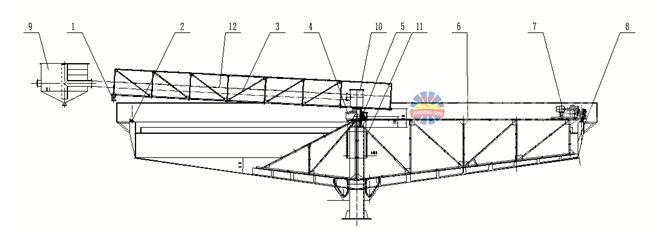

該設備主要由以下部件組成：

1槽架支架  2鋼殼齒條軌道  3槽架  4支架  5集電裝置  6動梁  7傳動機構  8鋼殼  9緩沖箱  10 脫氣槽  11給料豎筒  12絮凝劑添加裝置

本產品已經獲得國家實用新型專利證書。

專利號ZL 2015 2 0692813.1

專利權人：煙臺金鵬礦業機械有限公司

并且已經在蘇丹瑞達礦業等金礦投產運行，運行效果良好。實踐證明本產品通過結構優化設計達到了節能增產高效節省維修費用等諸多優點，符合新常態下國家政策要求，必將為業主提供最大的效益，提高企業自身競爭力。


產品工作原理

濃縮池是由鋼筋混凝土或者純鋼殼體制成，其中心有一個鋼筋混凝土的支柱或鋼支柱，動梁的一端和集電裝置置于濃縮池的中心支柱上。傳動機構裝置在動梁的另一端，傳動機構由電機、聯軸器、減速機、齒輪、齒條等組成。電源接入中心支柱上的集電裝置，再由敷設在耙架上的電纜將電流引入電動機，通過傳動機構的運動，帶動動梁旋轉，裝在動梁上的刮板刮集沉淀物，由基礎下部導管輸出濃縮物。

產品優勢

①增設脫氣槽，以消除固體顆粒附著在氣泡上，

②中心支架上增加緩沖箱，防止給礦過快，造成溢料，

③中心支架老結構為自制砂架軸承，更換為回轉支撐，結構緊湊，密封性好，鋼球與圓弧滾道四點接觸，能同時承受軸向力、徑向力和傾翻力矩，更易維護，加油方便，實用壽命延長。

④給礦豎筒下移，使給入的礦漿均勻、平穩的下落，有效防止給礦余壓造成的翻花現象。

⑤在給礦管處增加絮凝劑添加裝置，處理能力提高3-6倍。

產品參數

周邊齒條傳動式濃密機技術參數表

型號

濃密池

沉淀面積m2

電動機

處理能力t/d

重量kg

直徑 m

深度 m

型號

功率kw

NT-15

15

3.5

177

Y132M2-6

5.5

390

11000

NT-18

18

3.5

255

Y132M2-6

5.5

560

12120

NT-24

24

3.7

452

Y160M-6

7.5

1000

28270

NT-30

30

3.6

707

Y160M-6

7.5

1570

30888

NT-45

45

5.06

1590

Y160L-6

11

2400

58640

NT-50

50

4.524

1964

Y160L-6

11

3000

65920

NT-53

53

5.07

2202

Y160L-6

11

3400

69410
